Vastagságérzékelő szenzor
Vastagságmérő szenzor – alapos eszköz szalagok és lemezek vastagságméréséhez
A mérőrendszert egy stabil keretre, egymással szembe felszerelt két lézeres érzékelő alkotja, melyek különbségi elven mérik a közéjük helyezett lemezek vastagságát.
Ugyancsak a keretben helyezkedik el a kiértékelő-egység, ami kiszámítja, és analóg kimeneteken illetve Ethernet interfészen rendelkezésre bocsátja a mért vastagság értékét.
Kompakt, precíz vastagságmérő
A thicknessSENSOR kivételes ár-érték arányú, kulcsrakész vastagságmérést kínál. Méreténél fogva szűk helyekre is beépíthető.
A két lézeres érzékelő egymással tökéletesen szembeállítva vannak a kerethez erősítve, ami nagy mérési pontosságot biztosít. Az érzékelők egy kalibrációs céltárgyat használva kalibrálhatók.
Egyedülállóan könnyen használható vastagságmérők
A thicknessSENSOR üzembe helyezése illetve beállítása egy intuitív webfelületen keresztül végezhető el. A rendelkezésre álló előre beállított értékek kiválasztásával az érzékelő gyorsan hozzáilleszthető az adott mérési körülményekhez.
Akár nyolc saját beállítás is menthető illetve exportálható, és a tapasztalt felhasználók részletes beállítási lehetőségekhez is hozzáférnek, hogy elvégezhessék az adott feladathoz legjobban illeszkedő beállításokat. Módosíthatják például a jelcsúcs kiválasztásának módját és különféle átlagolási lehetőségekkel optimalizálhatják a mérést.
Főbb adatok
| ThicknessSENSOR | |
|---|---|
| Méréstartomány | 10mm |
| Működési nyílás | 46 mm |
| Mérési mélység | 200mm |
| Linearitás | ±10μm |
| Mérési sebesség | 0.25kHz / 0.5kHz / 1kHz / 2kHz / 4kHz |
| Fényfolt mérete | max. 140 x 160μm (±10%) |
| Védettség | IP65 |
| Hőmérséklet stabilitás | < 3μm /°C |
| Működési hőmérséklet | 0 … +50°C |
| Tárolási hőmérséklet | -20 … +70°C |
| Kimenet | 0-5V, 0-10V, ±5V, ±10V, 4-20mA illetve Ethernet |
| Tömeg | 2,8 kg |
További információ
- Megbeszélés kezdeményezése
- Árajánlat
- Bemutató szervezése
- Micro-Epsilon thicknessSENSOR vastagságmérő részletei a gyári honlapon (idegen nyelven)
Azokhoz az alkalmazásokhoz, melyekhez a thicknessSENSOR teljesítménye nem elegendő, további vastagságmérő rendszereket kínálunk, melyek hőmérsékletkompenzált kerettel rendelkeznek, így fokozott pontosságot és rendkívül stabil méréseket eredményeznek. Keressenek meg erre irányuló igényükkel is!

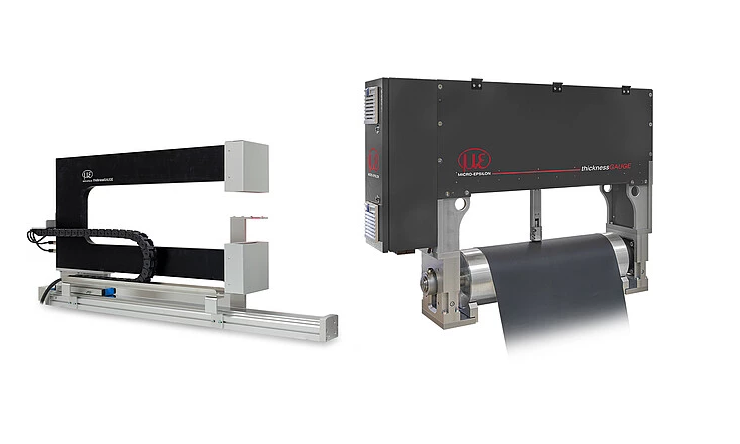

Gauge rendszerek
Gauge – vastagságmérő rendszerek sokoldalú érzékelő szenzorokkal
A Micro-Epsilon thicknessGauge rendszerek számos modellt foglalnak magukban különböző érzékelőtípusokkal, mérési tartományokkal és szélességekkel. Ezáltal lehetővé teszik különböző anyagok és felületek soros vastagságának mérését kiemelkedő teljesítmény és árarány mellett.
A rendszer egy stabil félépítésű keretből áll, amelyre két optikai távolságérzékelőt rögzítettek amelyek a különbség elve alapján mérik meg a tárgy vastagságát. A beépített szenzorok típustól függően lézeres triangulációt, lézerprofil-szkennelést, örvényáramos vagy konfokális kromatikus mérést alkalmaznak, így a rendszer a sima fóliától a strukturált felületeken át egészen a fényes, tükröződő vagy bevonatos anyagokig minden pontos mérést biztosít.
Precíz profil és 3D vonalbeli mérések
A thicknessGAUGE rendszerek alkalmasak különböző geometriai alakzatok például fólia görbületek, bevonatalkalmazások széleinek vagy akár tasakcellák hegesztési varratainak méréseire is. Két lézerszkennerrel felszerelve, lineáris mozgások mentén képesek az érzékelt profiladatokból 2D vagy 3D-s kiértékelést készíteni.
Az elektromechanikus meghajtású lineáris egység pedig keresztirányú üzemmódban is lehetővé teszi a vastagságmérést. Alternatív megoldásként fix pályás mérések is kivitelezhetőek az eszközzel élek vagy anyagok középső vastagságának vastagságméréséhez.
