Dőlésszög érzékelők

Dőlésszög érzékelők fajtái

Az inklinométer néven is ismert dőlésszög érzékelők vagy dőlésérzékelők, a vízszintes helyzetüktől eltérő dőlésüket, a dőlés szögét, dőlésszöget érzékelnek, egy vagy két tengelyen. Valamint mindhárom tengely forgási sebességének és gyorsulásának méréséhez is használhatóak.

Dőlésérzékelők főbb tulajdonsága

• Masszív, ellenálló, kültéri felhasználásra is alkalmas kivitel, IP67 / IP69K védettséggel, -40°-tól +85°-ig terjedő hőmérséklettartománnyal
• Statikus és dinamikus alkalmazásokhoz
• 1- és 2-tengelyes változatok
• Analóg és digitális interfészek széles választéka
• Egyszerű üzembe helyezés és diagnosztika
• IO-Link, modern IIoT rendszerekbe való egyszerű integráció lehetőségével
• Egymásra rakva halmozhatók, megteremtve a redundáns, hibabiztos működés lehetőségét

Dőlésszög érzékelők felhasználási területei

A dőlésszög érzékelők elsősorban kültéren használatosak, így mostoha körülmények közé kerülhetnek, különösen, ha járművekre kerülnek. A dőlésszög érzékelőink néhány alkalmazása:

• Emelőkosár vízszintes helyzetének a mérése tűzoltókocsikon vagy munkagépeken
• Mezőgazdasági és erdészeti gépek szintezése
• Emelőkar dőlésszögének mérése
• Naperőmű tükreinek vagy celláinak a tájolása

További információ

Inklinométerek további részletei, adatlapok a Kübler honlapon

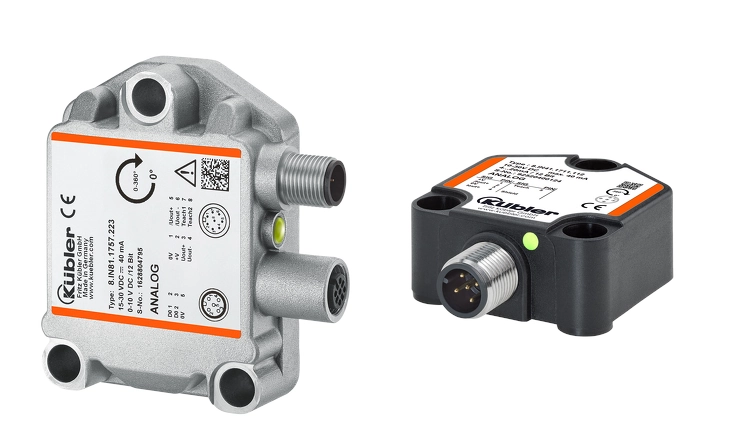

Dőlésszögmérők statikus alkalmazásokhoz – Precíz 1- vagy 2-tengelyes dőlésmérés

A statikus dőlésmérők egy tárgy dőlését mérik egy vagy két tengely körül a gravitációhoz képest, amikor a tárgy nem mozog, vagy csak kis mértékben mozog.

Működése
A mérést kapacitívan végzik gyorsulásmérő cellákban. A rezgések és lökések bizonyos határok között szoftveres szűrőkkel kompenzálhatók, de ez időbeli késleltetést okozhat a mérési eredményben.

Alkalmazás
Ezek az érzékelők ideálisak álló alkalmazásokhoz, például ollós emelők, napelemek vagy daruk beállításához.

További információ
Dinamikus dőlésszögérzékelők további részletei, adatlapok a Kübler honlapon

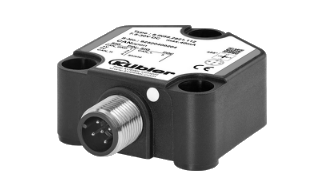

Dőlésszögmérők dinamikus alkalmazásokhoz – Precíz 1- vagy 2-tengelyes dőlésmérés

Kiváló választás olyan alkalmazások esetén, amikor a teljes szerkezet mozgásban van vagy erős rezgéseknek van kitéve.

Működése
A gyorsulásmérő cellán keresztüli mérés mellett a forgást egy forgási sebességmérő cellán keresztül is meghatározzák. Így z érzékelőfúzióból származó értékek intelligens kiszámítása lehetővé teszi a mérési eredmény nagy sebességű biztosítását.

Felhasználási területek
Mobil automatizálásban, például kerekes rakodókban, fakitermelő gépekben, valamint targoncákban, raklapemelő kocsikban és önvezető járművekben (AGV) az intralogisztikában stb.

További információ
Dinamikus dőlésszögérzékelők további részletei, adatlapok a Kübler honlapon

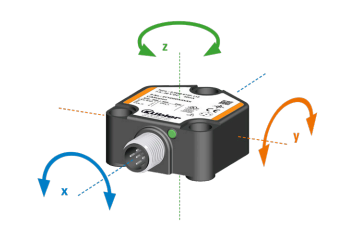

Dőlésszög-érzékelők dinamikus alkalmazásokhoz (6DoF)

Különleges dőlésszögérzékelők, olyan alkalmazásokhoz, amelyek mindhárom térbeli tengelyen két dőlésszög precíz mérését igénylik – akár mozgás, rezgések és rezgések közben is.

Működési elv
A mérés egy inerciális mérőegységen (IMU) alapul, amely három gyorsulás- és három forgási sebességérzékelőt (6DoF) kombinál, és intelligens érzékelőfúzióval dolgozza fel a jeleiket. Ez lehetővé teszi az adott tárgy pontos térbeli orientációjának meghatározását. A számított szögértékek mellett, a hat nyers mérési adat egyenként is kimenetre és feldolgozásra kerülhetnek.

Egyedi jellemzők
Az IN58.6DoF érzékelők egyik fő előnye a rugalmas beépítési pozíció, mivel a klasszikus 1- vagy 2-tengelyes dőlésérzékelőkkel ellentétben nem igényelnek szigorúan függőleges vagy vízszintes szerelést, ami sokkal könnyebbé teszi a gépekbe és járművekbe való integrációt.

IN58.6DoF további részletei, adatlapok a Kübler honlapon
