Csúszógyűrűk

A csúszógyűrűk számos ipari alkalmazásban használatosak, mint például csomagológépek, daruk, forgóasztalok vagy akár ipari kamerák. Villamos tápfeszültség, adatok vagy jelek átvitelére szolgálnak egy álló- és egy forgórész között.

A villamos teljesítmény- és jelcsatornák mellett hidraulikus vagy pneumatikus vezetékek is átvihetők.

A jelcsatornák nemcsak digitális vagy analóg jeleket továbbíthatnak a forgórészre, hanem terepi buszokat, mint például Profibus, CANopen stb., és Ethernet hálózatot is.

A moduláris felépítés révén ezek a csúszógyűrűk rugalmasan illeszthetők az alkalmazások támasztotta igényekhez.

A Kübler csúszógyűrűk különösen előnyös tulajdonságai:

• Alacsony karbantartásigény. Elég 100 millió körülfordulásonként karbantartani, és akkor is csak porszívózni kell, olajozni nem.
• Zárt tokozás. Szennyeződésre érzékeny iparágakban, mint például élelmiszeripar is biztonságosan használhatók, a csúszógyűrűkről leváló por a készülék házában marad
• Kétkamrás kivitel. A teljesítmény- és jelcsatornákat porlabirintus választja el egymástól, a jelcsatornák védettek a teljesítménycsatornák szennyeződésétől
• Állandó, a sebességtől függetlenül, akár álló helyzetben is 0,1 Ohmnál kisebb ellenállás a jelcsatornák áramszedőinek és csúszógyűrűinek ezüst/nemesfém kivitelének köszönhetően.
• Azonnal, álló helyzetből is működőképes
• Hosszú élettartam, szobahőmérsékleten több mint 500 millió körülfordulás.

Csúszógyűrűkről további részletek, típusok, adatlapok a gyári honlapon

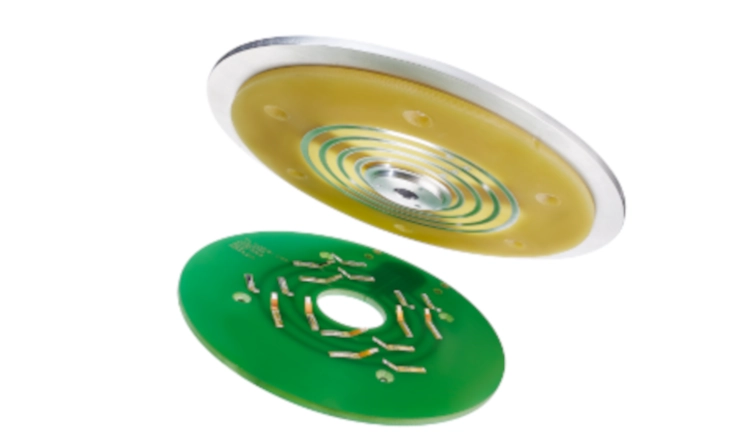

A lapos csúszógyűrűk ideális megoldást kínálnak a robotikában alkalmazott robotkar-végberendezésekhez (EOAT). Megbízható jel-, adat- és teljesítményátvitelt garantálnak rendkívül szűk beépítési helyen és alacsony tömeg mellett. A rendszer két egymásra helyezett panelből áll, amelyek csúszógyűrűs pályákat és átviteli keféket tartalmaznak. A rugalmas kialakítás optimális integrációt tesz lehetővé a robotkar-végberendezésekbe: a nagy pontosságú robotok precíz pozicionálásához, a csúszógyűrű például egy másodlagos jeladóval (enkóderrel) is kombinálható.

Műszaki jellemzők:
• Akár 20 csatorna terepi buszhoz / ipari Ethernethez, terhelés- és jelátvitelhez
• Különösen rövid kialakítás, kis súly nagy jelsűrűséggel
• Nagyfokú érintkezési megbízhatóság
• Opcionálisan integrált Kübler abszolút jeladóval
• Készletként vagy tokozott kivitelben az optimális integráció érdekében
• Karbantartásmentes

Kialakítás:
• Átmérő 160 mm, 10mm-től kezdődő telepítési mélységgel
• Működési hőmérséklet: -40C°…75C°
• Teljesítmény átvitel akár 5 A / 60 VAC, 48 VDC-ig

Csúszógyűrűkről további részletek, típusok, adatlapok a gyári honlapon

Csúszógyűrűs forgóátvezető bemutatása

Megmutatjuk hogyan néz ki, hogy működik, milyen főbb alkatrészekből áll, hogyan kell konfigurálni, beszerelni és karbantartani egy csúszógyűrűs forgóátvezetőt.

Csúszógyűrű egy horizontális flow-pack csomagológépben.

A csúszógyűrűn keresztül jut el a tápeszültség a forgó lezáróhenger fűtéséhez, és a PT100 hőérzékelőktől vissza a hőszabályozóhoz.

Csúszógyűrűk összehasonlítása

Miért érdemes Kübler csúszógyűrűs megoldást választani?
