OptoCONTROL CLS1000

Működési elv

CLS1000 micro epsilon
Az infravörös fény továbbítása a vizsgált tárgyhoz, majd onnan vissza, egy kiváló minőségű, a teljes belső visszaverődés elvén működő optikai kábelen keresztül történik. A kiértékelés alapját a vett fény intenzitása képezi. A különféle burkolatok és érzékelőfej-változatok széles választékának köszönhetően az eszközök bármilyen alkalmazáshoz hozzáigazíthatók, így beépítésük rendkívül rugalmas. A kiváló minőségű optikai üvegszálakat kompakt méret és robusztus anyaghasználat jellemzi. E tulajdonságaik révén különösen jól alkalmazhatók zord környezeti körülmények között, például magas hőmérsékletű környezetben is. Az akár 2000 mm-ig terjedő széles érzékelési és működési tartománynak köszönhetően az eszköz ideális alkatrészek észlelésére, akár nagyobb távolságokból is.

Ideális megoldást kínálva pozíciófelügyeletre, valamint pozíció- és jelenlét-érzékelésre egyaránt.

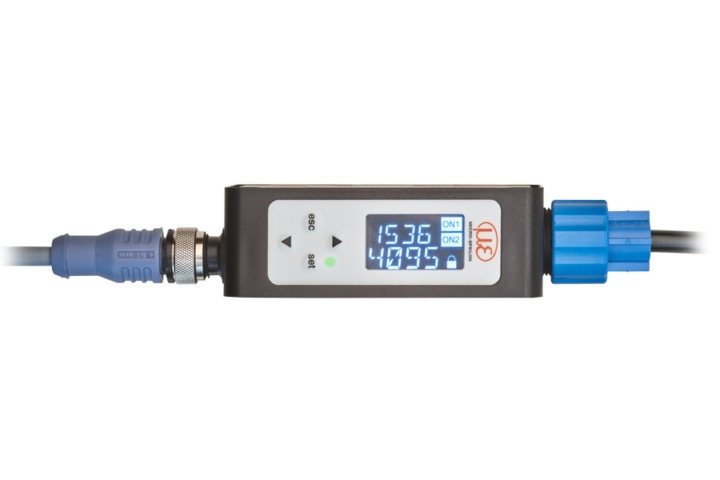

LCD-kijelző a gyors és egyszerű konfigurálásért
Az üzembe helyezés közvetlenül a vezérlőn keresztül vagy külső betanítási (teach-in) eljárással végezhető el. A programozási lépések, az állapotjelzések, valamint a beállított és az aktuális értékek két darab 4-jegyű digitális kijelzőn jelennek meg.

Modellek
Az optoCONTROL CLS1000 vezérlők egy kompakt adó- és vevőegységet foglalnak magukban, integrált jelfeldolgozó egységgel kiegészítve.
A CLS1000 vezérlő öt különböző változatban érhető el: CLS1000-QN antivalens funkcióval (alaphelyzetben nyitott/alaphelyzetben zárt), CLS1000-2Q két kapcsoló kimenettel, CLS1000-OC optocsatolóval, CLS1000-AU feszültségkimenettel, valamint CLS1000-AI áramkimenettel. Minden modell elérhető NPN, PNP vagy push-pull kivitelben. Valamennyi vezérlő rendelhető triggerfunkcióval vagy anélkül.

További információk, leírások, tipusok a gyári honlapon.

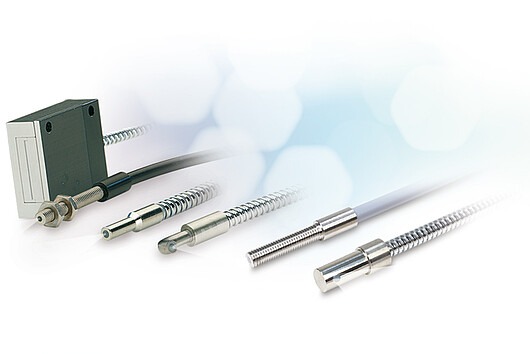

CFS érzékelők

Az optoCONTROL CLS1000 vezérlőegységek működtetéséhez a mérési ponton elhelyezett érzékelőkre van szükség. A mérési feladattól függően az érzékelők egyedileg kombinálhatók. A kiváló minőségű, száloptikás érzékelőket kis beépítési méretek és robusztus anyaghasználat jellemzi. Emiatt különösen jól bírják a mechanikai igénybevételt és a zord környezeti feltételeket, például a magas hőmérsékletet. Az érzékelők szűk helyeken is alkalmazhatók, mivel a szenzorfej minimális beépítési helyet igényel.

A mérési feladat egyedi igényeihez igazodva a CFS érzékelők különböző kiviteli változatokban és üzemmódokban érhetők el:

• Reflexes üzemmód (egyágú rendszer): Olyan kompakt száloptikás elrendezés, amelynél az adó- és a vevőszál egyetlen közös szondatestbe integrálva végzi a felületi visszaverődés mérését.
• Reflexes üzemmód V-elrendezésben (kétágú rendszer): Különálló adó- és vevőágat alkalmazó, V-alakban fókuszált szenzorkialakítás, amely optimális fénykövetést biztosít a céltárgy felületén.
• Transzmissziós üzemmód (kétágú rendszer): Átvilágításos (átmenő nyalábos) mérési elrendezés, ahol az egymással szemben elhelyezett adó- és vevőfejes érzékelők között áthaladó tárgy fényáteresztése vagy jelenléte mérhető.

További információk, leírások, tipusok a gyári honlapon.
