Micro-Epsilon profilmérők
A Micro-Epsilon profil és kontúr érzékelő szenzorokat kiemelkedő pontosság és sebesség jellemzi. A portfólió modelljei széles mérési tartományaikkal a legkülönbözőbb ipari felhasználásokhoz is könnyedén alkalmazkodnak.

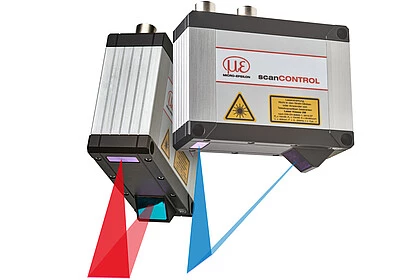

Lézeres profilszkennerek
scanCONTROL és scanCONTROL SMART
A lézerszkennerek vörös lézerdiódával vagy a szabadalmaztatott kék lézertechnológiával is kaphatók. A kék lézervonallal rendelkező lézerszkennereket előnyösen izzó fémek, valamint átlátszó és szerves felületek profilméréséhez használják. Figyelemre méltó szériái a scanCONTROL SMART amely a különféle mérési feladatokban emelkedik ki és a scanCONTROL széria amely külső vezérlőrendszer nélkül is egyszerűen és gyorsan telepíthető.
Műszaki paraméterek:
- Nagy profilfelbontás, a legfinomabb részletek felismeréséhez
- Rendkívül gyors, SMART-alapú kiértékelés közvetlenül az érzékelőben – akár 10 kHz sebességgel.
- Nagy profilsűrűség, sebesség a dinamikus mérési feladatokhoz
- Hatékony szoftver a paraméterezéshez és SDK egyedi környezetekhez
- Kompatibilis a Cognex VisionPro rendszerrel
- Optimális PLC-kapcsolat UDP-alapú adatátvitellel, információvesztés nélkül
Micro-Epsilon profilmérők részletei a gyári honlapon (idegen nyelven)
A Micro-Epsilon profilszkennerek legújabb típusainak összefoglaló táblázata:
| Típusjelölés | pont/profil | max. sebesség | Felbontás z tengelyen | Linearitás z tengelyen | Méréstartomány az x tengelyen (lézervonal mentén) | Érzékelési tartomány az érzékelő elejétől számítva (z tengely) |
|---|---|---|---|---|---|---|
| LLT25xx-25/opció | 640 db | 2 kHz | 2 µm | ± 0.008 % | középen:25 mm min-max:23.4-29.1 mm |
középen:66 mm min-max:53.5-78.5 mm |
| LLT25xx-50/opció | 640 db | 2 kHz | 4 µm | ± 0.008 % | középen:50 mm min-max:42-58 mm |
középen:95mm min-max:70-120 mm |
| LLT25xx-100/opció | 640 db | 2 kHz | 12 µm | ± 0.012 % | középen:100 mm min-max:83.1-120.8 mm |
középen:240 mm min-max:190-290 mm |
| LLT29xx10BL/opció | 1,280 db | 2 kHz | 1 µm | ± 0.0125 % | középen:10 mm min-max:9.4-10.7 mm |
középen:56.5 mm min-max:70-120 mm |
| LLT29xx25/opció | 1,280 db | 2 kHz | 2 µm | ± 0.008 % | középen:25 mm min-max:23.4-29.1 mm |
középen:66 mm min-max:53.5-78.5 mm |
| LLT29xx50/opció | 1,280 db | 2 kHz | 4 µm | ± 0.008 % | középen:50 mm min-max:42-58 mm |
középen:95 mm min-max:70-120 mm |
| LLT29xx100/opció | 1,280 db | 2 kHz | 12 µm | ± 0.012 % | középen:100 mm min-max:83.1-120.8 mm |
középen:240 mm min-max:190-290 mm |
| LLT30x2-25/opció | 1,024 db | 10 kHz | 2 µm | ± 0.013 % | középen:25 mm min-max:23-26.8 mm |
középen:85 mm min-max:77.5-92.5 mm |
| LLT30x2-50/opció | 1,024 db | 10 kHz | 4 µm | ± 0.01 % | középen:50 mm min-max:43.3-56.5 mm |
középen:125 mm min-max:105-145 mm |
| LLT30x2-100/opció | 1,024 db | 10 kHz | 10 µm | ± 0.007 % | középen:100 mm min-max:75.6-124.4mm |
középen:270 mm min-max:200-340 mm |
| LLT30x0-200/opció | 2,048 db | 10 kHz | 26 µm | ± 0.012 % | középen:200 mm min-max: 130-270 |
középen:310 mm min-max:200-420 mm |
| LLT30x0-600/opció | 2,048 db | 10 kHz | 15 µm | ± 0.0031% | középen:600 mm min-max: 456-762 mm |
középen:770mm min-max:530-1010 mm |
A gyári honlapon további adatok és típusok találhatók.
3D Snapshot szenzorok
surfaceCONTROL – Nagy precizitású 3D snapshot szenzorok felületvizsgálathoz
A surfaceCONTROL sorozat a Micro-Epsilon nagy felbontású 3D érzékelője, amely a strukturált fényvetítés (fringe projection) elvén alapul. Ez a technológia lehetővé teszi a diffúz módon visszaverő felületek (pl. matt fém, műanyag, kerámia) rendkívül gyors és pontos mérését. A rendszer egyetlen „pillanatfelvétellel” (snapshot) rögzíti a teljes 3D pontfelhőt, így nincs szükség a szenzor vagy a tárgy mozgatására.
Ezeket a 3D szenzorokat többek között geometriai alkatrészvizsgálatra, pozíciómeghatározásra, jelenlét-ellenőrzésre, valamint síkpontosság és koplanaritás mérésére alkalmazzák. Kiváló teljesítményüknek köszönhetően a szenzorok egyaránt használhatók közvetlen gyártósori (inline) alkalmazásokhoz, robotkarokra szerelve, valamint offline minőségellenőrző állomásokon is.
Műszaki paraméterek:
- Geometria, alak és felület precíz vizsgálata – nagy pontosságú mérések a legösszetettebb munkadarabokon is.
- Nagy teljesítményű szoftver 3D mérési feladatokhoz – professzionális eszköztár a kiértékeléshez és minőségellenőrzéshez.
- Egyszerű integráció – kompatibilitás az összes elterjedt 3D képfeldolgozó szoftvercsomaggal
- Átfogó SDK és kiértékelő szoftver – rugalmas fejlesztői környezet az egyedi igények kiszolgálására.
- Rendkívüli pontosság a legfinomabb részletek detektálásához- megbízható hibaérzékelés mikrométeres tartományban is.
A surfaceControl széria részletei a gyári honlapon (idegen nyelven)
Videó
Micro-Epsilon scanCONTROL
Precíz, nagy sebességű kalibrált mérések, melynek eredménye FireWire vagy Ethernet interfészen érhető el. Mikrométeres nagyságrendű felbontás és akár 4 kHz-es mérési sebesség jellemzi. Bemutatófilm:
