Ismertető
Működési elv
A lézeres érzékelők által kibocsátott lézernyaláb, a mért felületről visszaverődve, egy lencsén át az érzékelő CCD illetve CMOS fényszenzorának felületére vetül. A reflektáló felület közelítésével illetve távolodásával a fényszenzorra vetített pont helyzete is változik, aminek kiértékelésével az elektronika meghatározza a távolságot és azt a lézeres érzékelő analóg kimeneten vagy digitális interfészen rendelkezésre bocsátja.
Előnyök
- Széles méréstartomány
- Nagy érzékelési távolság
- Nagy felbontás és kiváló linearitás
- Magas mérési frekvencia
- Kis mérőfelület
- Közel független a céltárgy anyagától
Hátrányok
- Némi felületfüggőség
- Jó láthatósági körülményeket igényel
- Viszonylag nagy méretű érzékelő
- Tükröződő felületek nehézséget okozhatnak
További információ
További részletek, típusválaszték, adatlapok gyártó partnerünk honlapján
kompakt 1420/1320/(ÚJ)1220
Egyedülálló lézeres érzékelők
Kompakt méret
Rendkívül kisméretű precíziós érzékelő. Mindössze 30 grammnyi súlyával – kábel nélkül -, különösen alkalmas nagy gyorsulásokkal járó alkalmazásokhoz, például robotkarokra vagy pick and place szerkezetekre szerelten.
A 1220, 1320 és 1420 lézeres érzékelők apró tokozása mindent magába foglal, nincs szükség külső kiértékelő egységre.
Pontos és gyors
Az analóg kimeneten és 1320/1420 esetében digitális RS422 interfészen is elérhető mérési adatok 4 kHz terjedő sebességgel és 0,5 mikrométerig terjedő felbontással állnak rendelkezésre.
A Micro-Epsilon összes háromszögeléses elven működő lézeres érzékelőjéhez hasonlóan, az optoNCDT 1220, 1320 és 1420 típusok is rendkívül jól viselik a céltárgyak esetleges változékony színét illetve felületét, amit az ATC (Auto Target Compensation) biztosít.
Könnyen kezelhető
Ezek a lézeres érzékelők az integrált webszerverük révén egy böngészőből, webes interfészen teszik elérhetővé az intuitív beállítási lehetőségeiket, de az érzékelőn található nyomógombbal is üzembe helyezhetők.
A lehetséges beállításokkal az érzékelő tulajdonságai az adott alkalmazáshoz illeszthetők, például kiválasztható, hogy a mérendő felület jellege általános, változékony, vagy áttetsző.
De meg lehet jeleníteni a videójelet is, vagyis a lézeres érzékelő CCD érzékelőjén megjelenő jelet, meghatározható, hogy a jel melyik részét vegye figyelembe a távolság meghatározásakor, behatárolható a mérési tartomány is, és különféle átlagolásokkal képes illeszteni a kimeneti értéket az adott mérési feladathoz.
A három típus közötti jellemző különbségek:
| ILD 1220 | ILD 1320 | ILD 1420 | |
|---|---|---|---|
| Méréstartomány | 10 / 25 / 50 mm | 10 / 25 / 50 / 100 mm | 10 / 25 / 50 / 100 / 200 / 500 mm |
| Ismétlési pontosság | 3,7 / 9,2 / 18,4 μm | 1 / 2,5 / 5 / 10 μm | 0,5 / 1 / 2 / 4 / 8 / 20…40 μm |
| Linearitás | 10 / 25 / 50 μm | 10 / 25 / 50 / 100 μm | 8 / 20 / 40 / 80 /160 / 500 μm |
| Sebesség | max. 1 kHz | max. 2 kHz | max. 4 kHz |
| Interfész | 4-20mA | 4-20mA, RS422 | 4-20mA, 1-5V, RS422 |
| Csatlakozás | 2 m-es kábel | 3 m-es kábel | 3 m-es kábel vagy M12 csatlakozó |
| Webes interfész | Alap beállítási lehetőségek | Standard lehetőségek | Standard + spec. Triggermód + tartomány maszkolása + átlagolások + adatcsökkentés |
Rendelkezésre állnak ILD 1420 CL1 típusok is, melyek különlegessége, hogy az érzékelőknél megszokott 2-es lézerosztály helyett az annál is kisebb, mindössze 390µW kisugárzott energiájú 1-es lézerosztály követelményeinek tesznek eleget. Így még biztonságosabbak, és rendkívül érzékeny anyagok mérésére is alkalmasak, amiknek a felületén egy 2-es lézerosztályú eszköz vegyi vagy termikus reakciót okozhatna.
További információ optoNCDT 1420/1320/1220 lézeres érzékelőkről

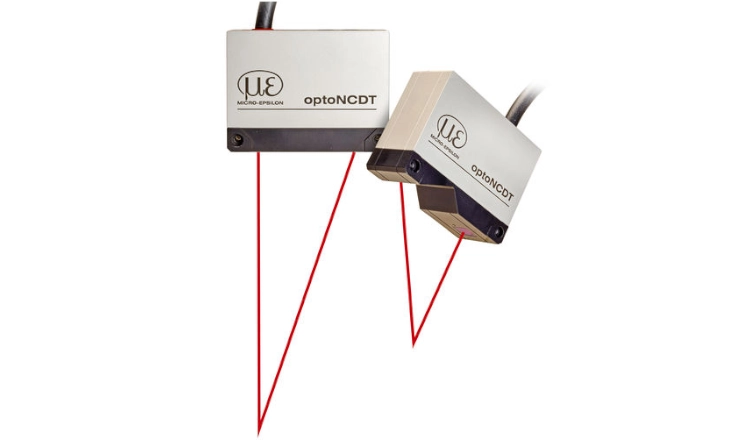

optpNCDT 5500
Rendkívüli mérési sebesség és szubmikronos pontosság
A Micro-Epsilon optoNCDT 5500 sorozata teljesen új mércét állít fel a nagy pontosságú lézeres távolságmérésben. A teljes méréstartományban elérhető, akár 150 kHz-es mérési sebességével ez a szenzor ideális választás a leggyorsabb, legdinamikusabb mérési feladatokhoz. A beépített kiértékelő egység ellenére ultra-kompakt tokozású eszköz 0,008 µm-től induló ismétlési pontosságot és szubmikronos precizitást nyújt a legösszetettebb ipari alkalmazásokban is.
Intelligens fényszabályozás extrém környezetben
A továbbfejlesztett Advanced Surface Compensation (ASC) algoritmusok gyors expozícióvezérlést és maximálisan stabil mérési eredményeket biztosítanak még a gyorsan változó fényvisszaverődésű vagy nehezen mérhető felületeken is. Az érzékelő kivételes ellenállósággal bír a zavaró fénykibocsátásokkal szemben: az új kompenzációs eljárás akár 200 000 lux erősségű környezeti fényt is képes kiszűrni, így például hegesztőfej-távolságtartási feladatoknál is megbízhatóan teljesít.
Integrált ipari Ethernet és egyszerű cserélhetőség
Az optoNCDT 5500 közvetlenül, külső interfészmodul nélkül integrálható a meglévő vezérlőrendszerekbe az integrált Industrial Ethernet (PROFINET, EtherCAT), analóg és kapcsoló kimenetein keresztül. A szabadalmaztatott, illesztőhüvelyes rögzítési koncepciónak köszönhetően a szenzor beállítása és cseréje automatikusan pozicionált, rendkívül gyors és pontos. Az elődmodellhez (optoNCDT 2300) képest még kompaktabb mérettel rendelkezik, az átállást pedig külön rendelhető adapterlemez segíti.
Tipikus alkalmazási területek és kiegészítők:
- Nyomtatófej pozicionálása additív gyártásban (3D nyomtatás): Rendkívüli felbontás a rétegvastagságok és pozíciók valós idejű kontrolljához.
- Hegesztőfej távolságkontrollja: Extrém környezeti fény (hegesztési ív) melletti stabil távolságtartás.
- Akkumulátorszalagok vastagságmérése: Nagy mérési sebességű, szubmikron pontosságú mérés fóliákon és szalagokon.
- Szerelési adapterlemezek: Gyors és zökkenőmentes kiváltást biztosítanak a korábbi optoNCDT 2300-as modellekről.
További információ optoNCDT 5500 lézeres érzékelőkről
videó
Kipróbáltuk, megmutatjuk, hogyan működik az ILD 1420 lézeres elmozdulásérzékelő, milyen a webes interfésze, és hogy mennyire befolyásolják a mérési eredményeit különféle anyagokból készült felületek:
Hogyan működik? Megmutatja a háromszögeléses optikai érzékelők működési elvét bemutató rövid film:
