Konfokális távolságérzékelők

Működési elv

Az érzékelő fehér fényforrásának fényét egy lencserendszer a hullámhossz függvényében más-más fókuszponttal fókuszálja. A céltárgy által visszavert fény egy lyukszűrőn halad át, így csak olyan színű fény jut vissza az érzékelőbe, aminek fókusza a céltárgyra esik. A vevőbe jutó fény hullámhosszát megállapítva következtet az érzékelő a céltárgy távolságára.

Segíti a működési elv megértését a video fülön látható film.

Előnyök

• Nanométeres nagyságrendű felbontás
• Közel anyagfüggetlen
• Kisméretű mérőpont
• Átlátszó anyagok vastagságmérése egy oldalról
• Átlátszó, rétegelt anyagok rétegvastagságainak a mérése
• Tükörfényes felületek mérése

Kötöttségek

• Korlátozott érzékelési távolság
• A fénynyalábon alapuló mérés tiszta környezetet feltételez

További információ

Típusok, adatlapok, további információk a gyári honlapon.

Videó a konfokális érzékelők működéséről és alkalmazásáról:

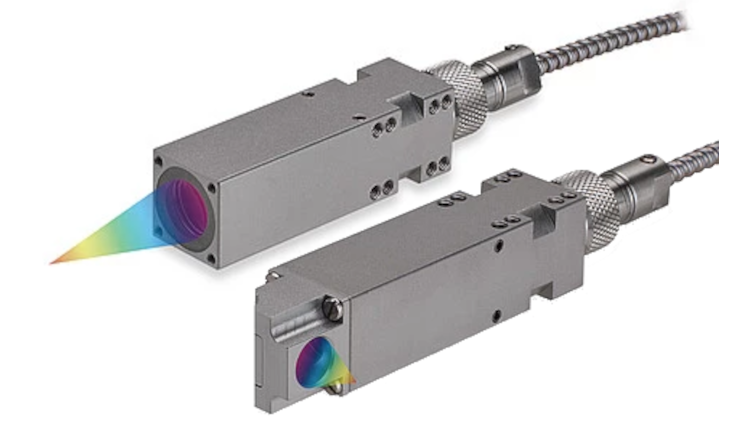

A Micro-Epsilon új érzékelői akár 200 °C-os hőmérsékleten is használhatóak. Kompakt kialakításuknak köszönhetően ezek az érzékelők ideálisak a szűkös beépítési hellyel rendelkező alkalmazásokhoz. Az innovatív HT modellek különböző mérési tartományokban és 90°-os sugárúttal kaphatók, és rugalmasan alkalmazhatók a különböző telepítési helyzetekben. A minimális gázkibocsátásnak köszönhetően az érzékelők akár ultramagas vákuumban (UHV) is használhatók ezáltal tökéletesen alkalmazhatóak a precíziós gépgyártás és a félvezetői par mérési feladataihoz.

További információ

További információk a gyári honlapon.
A szenzorokhoz rendelkezésre álló vezérlők a gyári honlapon

Ezek a vezérlők magas, 25 kHz-es mérési sebességgel és kivételes fényintenzitással rendelkeznek. Ez lehetővé teszi a pontos és stabil távolság- és vastagságmérést nagy sebesség mellett, még kihívást jelentő anyagokon és felületeken is.
Kompakt kialakításuk ideális megoldássá teszi őket nagy felbontású mérésekhez szinte minden ipari területen a gyártósoroktól egészen a félvezetőipari gépépítésig. A multi-peak opció lehetővé teszi akár 5 átlátszó réteg egyidejű detektálását.
Az összes Micro-Epsilon konfokális szenzorával kompatibilisek, így a mérési tartomány, az offset távolság, valamint az olyan speciális tulajdonságok, mint a vákuum alkalmasság, a mérési szög vagy a sugárút, az alkalmazási igényeknek megfelelően választhatók ki.

További információ

További információk a gyári honlapon.
A vezérlőkhöz rendelkezésre álló érzékelők a gyári honlapon

A confocalDT IFC2411 / IFC2412 konfokális kromatikus vezérlők új mércét állítanak fel a precíz távolság- és vastagságmérés területén. Nagy sebesség mellett pontos mérési eredményeket szolgáltatnak, miközben rendkívül kis helyigényűek, így a legkisebb vezérlőszekrényekbe is könnyedén beépíthetők.
A rendszer különösen meggyőző ipari sorozatgyártási és OEM alkalmazásokban, kiváló teljesítményének, kétcsatornás kialakításának és kiemelkedő ár-teljesítmény arányának köszönhetően.

További információ

További információk a gyári honlapon.
A vezérlőkhöz rendelkezésre álló érzékelők a gyári honlapon
