Micro-epsilon poziciómérő

Futásidő és fáziseltolódás alapú optikai érzékelők, akár 270 m-ig terjedő nagy távolságú, érintésmentes pozíció- és távolságméréshez.

Működési elv

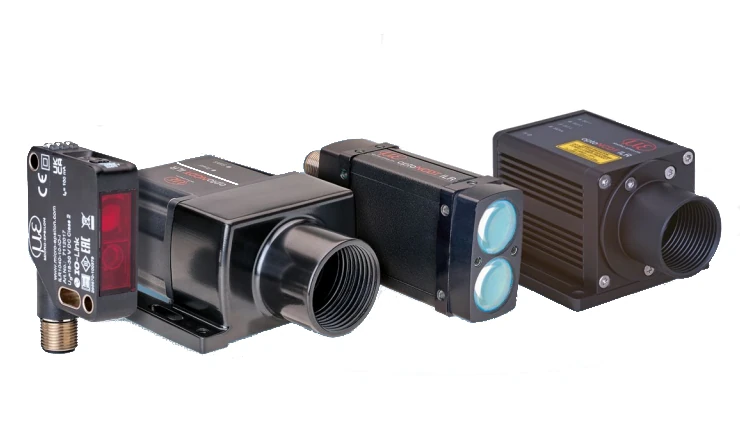

Az optoNCDT ILR lézeres távolságmérő érzékelők optoelektronikus eszközök érintésmentes elmozdulás-, távolság- és sebességmérésre. Nagy mérési tartományuk lehetővé teszi kritikus felületek, például forró fémek biztonságos távolságból történő mérését, vagy nagy elmozdulások szabályozását.

Time-of-flight elv

Az ILR104x és ILR1171-125 érzékelők a repülési idő mérési elve alapján működnek. Az érzékelőben található lézerdióda rövid lézerimpulzusokat állít elő, amelyek a céltárgyra vetülnek. A céltárgyról visszaverődő fényt az érzékelőelem rögzíti. A fényimpulzus céltárgyig és vissza történő repülési ideje meghatározza a mérési távolságot. Az érzékelőbe integrált elektronika a repülési idő alapján kiszámítja a távolságot, és a jelet analóg és digitális kimenetre kondicionálja. Az optoNCDT ILR érzékelők ellenállnak a környezeti fénynek.

Fázisösszehasonlító elv

Az ILR2250-100 és ILR3800-100 érzékelők a fázis-összehasonlító elve alapján működnek. Nagyfrekvenciás, modulált, alacsony amplitúdójú lézerfény jut a céltárgyra. A tárgy távolságától függően a távolság megváltoztatja a fázisviszonyt az átvitt és a vett jel között. Az ezen az elven működő érzékelők nagyon precízen működnek, akár 150 méteres mérési tartományban.

Előnyök

• Precíz mérés elmozdulásra, távolságra és pozícióra különböző felületeken
• Nagy mérési tartomány beltéri és kültéri használatra
• Magas ismétlési pontosság
• Kiemelkedő pontosság és jelstabilitás
• Gyors reagálás
• Rendkívül kompakt kivitel, külső vezérlő nélkül
• Kiváló ár/érték arány
• Nyitott interfészek (RS422, RS232, PROFINET, Ethernet/IP, IO-Link)

További információ

Az alkalmazástól függően négy lézeres távolságmérő érzékelők sorozat áll rendelkezésre, amelyek különböző szempontokra (pl. pontosság, mérési sebesség) összpontosítanak.
További részletek, típusválaszték és adatlapok gyártó partnerünk honlapján elérhetők.
